如何利用Graphviz画有向图/无向图

任务说明

我现在有一张图，这张图的储存方式为：

• 一个列表包含所有节点
• 节点中储存着节点与节点之间的关系

这张图的结构为：

• 节点分为输入节点，中间节点和输出节点
• 我希望输出节点和输入节点能够在一排或一列显示

结果如下：

安装Graphviz

graphviz实际上是一个软件，但是可以用python生成dot脚本，再用graphviz解析得到图片

step1. 下载Graphviz软件

下载路径：

https://graphviz.gitlab.io/_pages/Download/Download_windows.html

安装时需要将bin文件夹的路径加入到环境变量path

注意在安装的时候会有提示是否要把bin加入环境变量，直接勾选即可，省去很多步骤

step2. pip安装graphviz

pip install graphviz

Graphviz的一些使用方法

import graphviz as gz

创建图

有向图

graph = gz.Digraph()

无向图

graph = gz.Graph()

创建节点

graph.node(name='a')

name只能为字符串

node属性：

attrs	describe
name	相当于id
color	边框颜色，如果style='filled’为填充颜色可以用关键字，比如black，也可以用16进制
style	filled-进行填充
label	node在图中显示的内容

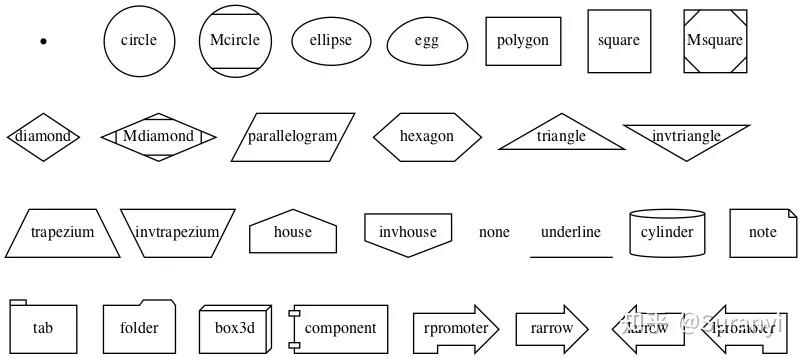

shape	node的形状，关键词见下图
fontname	更改字体

创建关系

graph.edge('a','b')

画图

graph.view()

使用子图对输入节点和输出节点的位置进行规定

参考:python中graphviz中的图节点位置(https://www.codenong.com/34747843/)

graph = gz.Digraph()
top = gz.Digraph()
top.graph_attr.update(rank='min')
# 将输入节点添加到top中，其余节点添加到graph中，edge的创建则依然在graph中创建
# ···略去一些添加节点和边步骤
# 然后将s加入到graph的子图中即可
graph.subgraph(s)
graph.view()

如果要输出节点也对其的话只需要再添加一个子图，rank设为max即可。但注意这可能并没有解决所有图的对其问题，如果有更多的行/列需要对齐呢？

附录

graphviz所有的属性 见 (https://www.cnblogs.com/Zzbj/p/11431015.html)

基础教程 见 (https://www.jb51.net/article/174842.htm)
